瑞亨氣動提供最全面的氣缸理論輸出力表以及計算方法，專注服務于自動化系列配套與解決方案。

氣缸的輸出力跟行程長短無關，如：

氣壓0.5Mpa (5.0985811公斤力/平方厘米(kgf/cm2))

缸徑50mm（5cm）

氣缸截面積＝3.14X(5/2)^2=19.63(平方厘米)

所以，0.5Mpa下的理論出力＝5.0985811*19.63＝100.085（公斤力）可直接參考下面出力表

但僅為理論出力，實際要根據工況情況

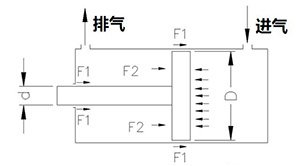

氣缸實際輸出力N=A*F

（假設氣缸50~500mm/s運行，50缸徑氣缸.在0.5Mpa氣壓下理論出力為100公斤，100公斤X0.5等于50公斤為實際出力）

對于靜負載（如夾緊，低速鉚接等）， F2阻力很小，A≤0.7；

對于氣缸速度在50~500mm/s范圍內的水平或垂直動作， A≤0.5；

對于氣缸速度大于500mm/s的動作， F2影響很大， A≤0.3。

舉個例子，我們估算某場合需要選用一個缸徑Φ40mm的氣缸，這就是底線，但完全沒有必要說，給個安全系數，然后選一個“精確”缸徑，實際的做法，應該是根據各種考慮，可能會選缸徑Φ50mm或者Φ63mm乃至Φ100mm

氣缸直徑的確定，需根據負載大小，運行速度和工作壓力來決定

（1）確定有關負載重量：負載條件包括工件，夾具，導桿等可動部分的重量。

（2）選定使用的空氣壓力：供應氣缸的壓縮空氣壓力

（3）動作方向：確定氣缸動作方向（上，下，水平）

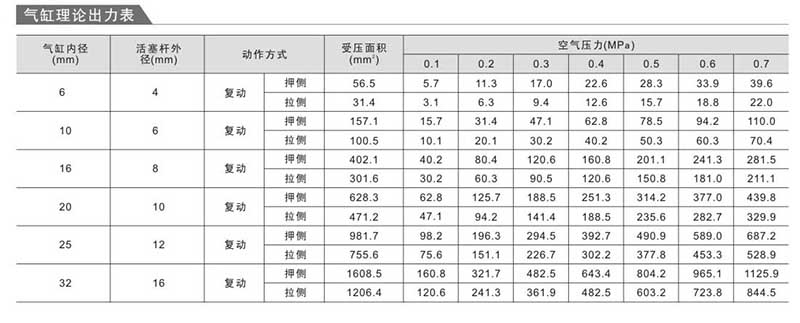

標準單桿氣缸理論輸出力表

雙桿氣缸理論輸出力表

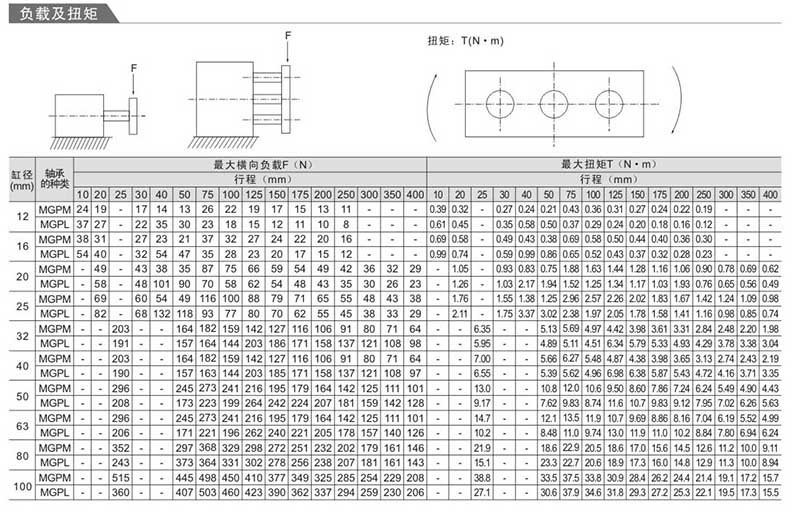

三桿氣缸橫向負載及扭矩受力表
