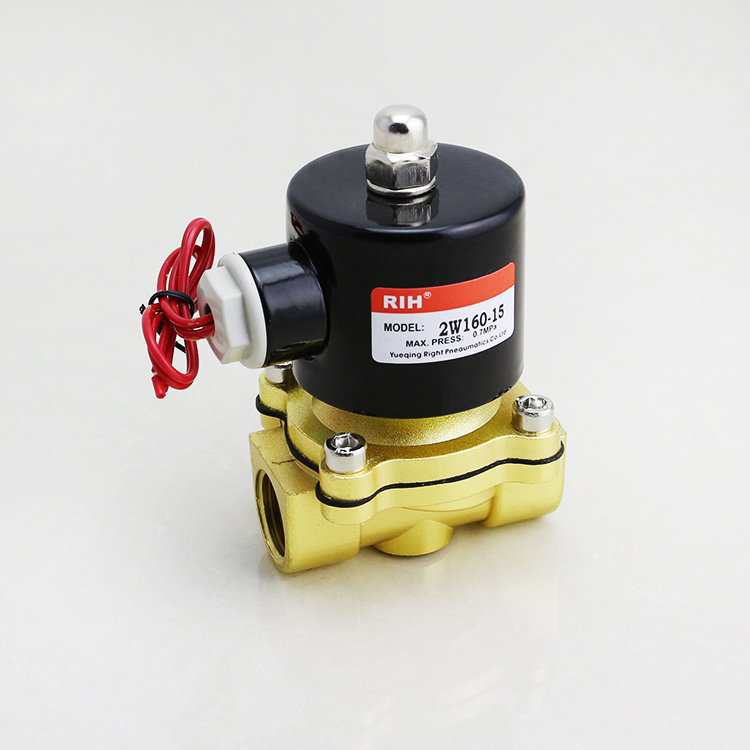

2W系列二位二通直動式電磁閥（分步直動式膜片電磁閥）電磁閥特點：1.采用直動式膜片結構無壓力啟動，擴充了其使用領域。2.采用平板式膜片結構啟閉可靠，并增強了該產品的使用壽命。3.選用塑封線圈可提高該產品在眾多環境下的安全使用。4.更換線圈可做防爆電磁閥用，防爆等級：Ex mb I/II T4

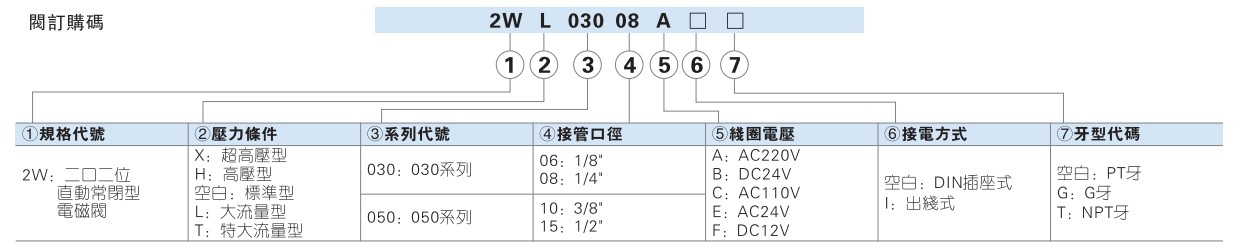

2W - | 160 - | 15 - | A - | E - | AC110V |
規格代碼：2W系列二位二通直動式電磁閥（分步直動式膜片電磁閥） | 流量孔徑： 160：16mm 200：20mm 250:25mm 350:35mm 400:40mm 500:50mm | 接管口徑： 10：3/8＂ 15：1/2＂ 20：3/4＂ 25：1＂ 35：1-1/4＂ 40：1-1/2＂ 50：2＂ | A：防水線圈 空白：圓線圈 S：方線圈（IP65） H：手動型 NO：常開 Z：防爆 | 油封材質： 空白：丁晴橡膠NBR E：三元乙丙橡膠EPDM V：氟橡膠VITON S：硅膠SI | 標準電壓： DC12V DC24V AC24V AC110V 50Hz/60Hz AC220V 50Hz/60Hz AC380V 50Hz/60Hz |
電磁閥規格參數
電磁閥型號 | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
工作介質 | 氣體、液體、空氣、水、油、燃氣、瓦斯 | ||||||
動作方式 | 分步直動膜片式 | ||||||
形式 | 常閉或常開 | ||||||
流量孔徑 | 16 | 20 | 25 | 35 | 40 | 50 | |
CV值 | 4.8 | 4.8 | 12 | 24 | 29 | 48 | |
接管口徑 | 3/8＂ | 1/2＂ | 3/4＂ | 1＂ | 1-1/4＂ | 1-1/2＂ | 2＂ |
使用流體黏度 | 20CST以下 | ||||||
使用壓力 | 空氣：0~1.0Mpa；水：0~0.7Mpa；油：0~0.9MPa | ||||||
**耐壓力 | 1.0Mpa（常開0.8Mpa） | ||||||
工作溫度 | NBR：-5~80℃；EPDM：-5~120℃；VITON：-10~150℃；SI：-15~150℃（25MM孔以下使用） | ||||||
使用電壓范圍 | ±10% | ||||||
本體材質 | 黃銅 | ||||||
油封材質 | NBR/ EPDM/ VITON/ SI | ||||||
